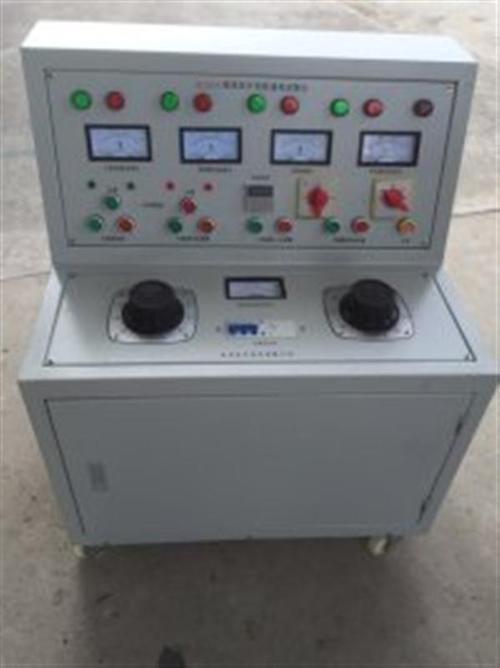

测量系统变压器综合测试台

达瑞电气为您推荐

环境温度：0 ～ 40℃

相对湿度：20%～85%

工作电源：（三相四线）380V、50Hz±5Hz

输出电压：0 ～ 430V

输出电流：0 ～ 40A

zui大测量范围： 1600KVA/10KV 电力变压器

测量系统变压器综合测试台技术指标：

  ◇测量范围： 0.01A：1μΩ~2kΩ    1A：1μΩ~20Ω

            5A：1μΩ~4Ω     10A：1μΩ-2Ω

  ◇测量精度：0.2级，分辨率： 1μΩ

主要特点

仪器采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。

可测试空载和短路试验所需的电量参数。

线性范围宽，读数重复性好，性能稳定，且可打印。

耐压试验：

做耐压试验外配一台试验变压器，试验变压器额定容量不得大于25KVA，输入电压为400V，仪表电压为100V。

将连接线接好，转换开关拔至“耐压"位置，接通电源，零位指示灯亮，（如果零位指示灯不亮，按下“降压"按钮，调压器回零），按下“吸合"按钮，工作指示灯与耐压指示灯亮，按下“升压"按钮，升压指示灯亮，调压器以2转/S速度，匀速升压，并密切注意仪表指示及试品情况。

当升到所需试验电压时，按下“停止"按钮，升压指示灯灭，此时，需掌握耐压时间并注意被试品情况。试验完毕后，按下“降压"按钮，降压指示灯亮，调压器开始降压，降到零位后，按下“停止"按钮，将转换开关拔至“关"位置。

试验中如果试品短路或故障击穿，控制台内过流继电器工作，保护试验变压器来被烧坏

仪器功能：

  1、可测量0～11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

  2、具有分接测试功能，应用方便。

  3、高低压隔离，可测量自耦变压器。

  4、具有对未知组别、变比进行分析功能。

  5、自动保护系统完整，避免仪器损坏，能自动记录20组数据，断电数据不丢失且可打印。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
