4000A大电流发生器装置

达瑞电气为您推荐

1、 按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。

2、 通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。

3、 顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。

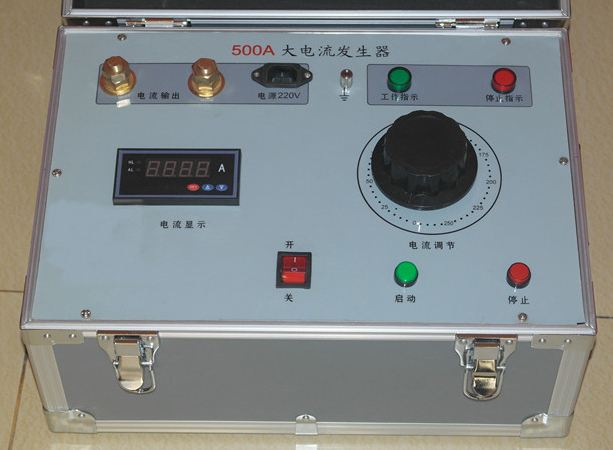

面板及功能

1．大电流输出端子

2．电源指示信号灯

3．电源输入接线柱：AC：220V电源由此输入。

4．接地接线柱，为使用安全，使用的·应将此接线柱接地

5．4．1／2 LCD数字显示电流表。

6．电流输出按钮，按下此按钮，大电流输出，输出指示灯亮。

7．电流切除按钮，按下此按钮，大电流切除，输出指示灯灭。

8．大电流调节旋钮。

9．电流表检定调整孔，在需要对表计进行计量检定时用，在检定时，只要将孔的园封贴挑起，便可用小型的一字起或钟表起子进行调整，调整后将园封贴复原。

技术参数

   工作电源：220V或380V  ±10%  50HZ

   输出电流：0～10000A（根据用户选择）

   输出电压：5V 或10V（根据用户选择）

 4000A大电流发生器装置注意事项：

电线电缆测试仪，300A大电流发生器，仪器必须有良好接地。
接通电源，打开开关，红色指示灯亮此时升流器等待升流。
顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流。
试验过程中，一旦发现不正常现象，应立即切断电源，查明原因后再进行试验。
试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全


注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
